2018av在线,日本99精品,一色桃子av在线,免费影视亚洲

摘要:

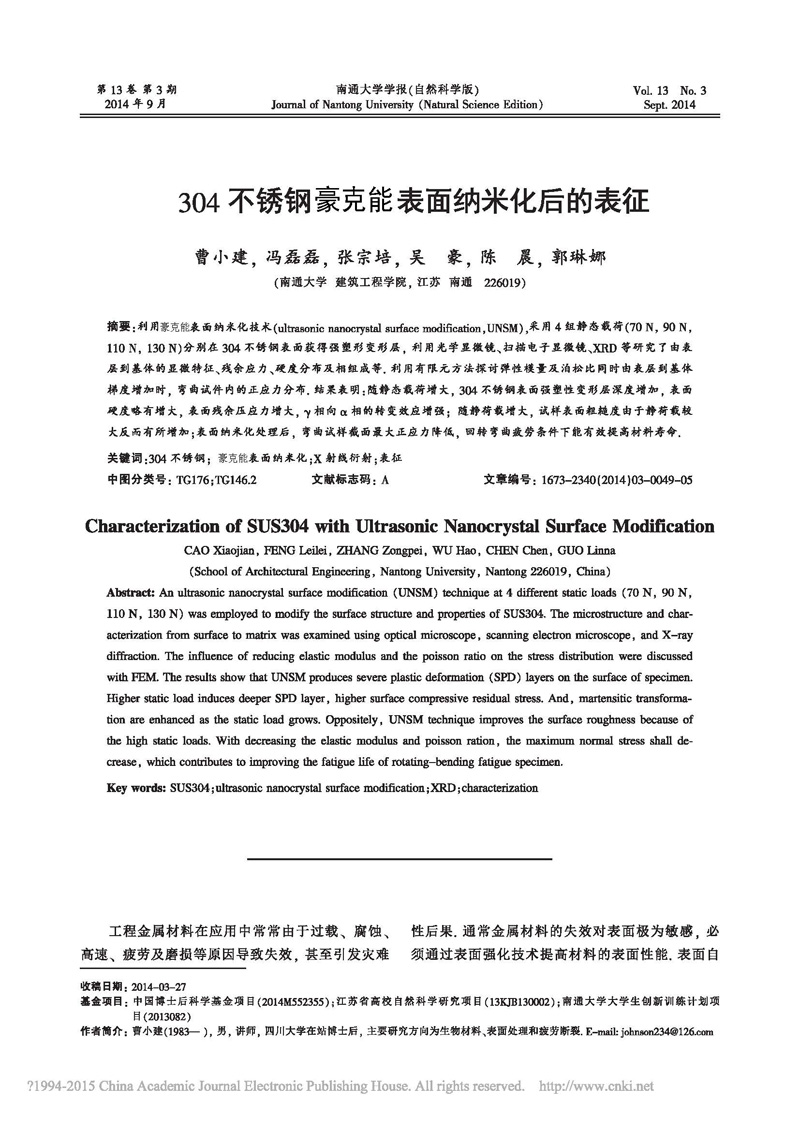

利用豪克能表面納米化技術(shù)(ultrasonic nanocrystal surface modification ,UNSM),采用4組靜態(tài)載荷(7ON，90 N,110 N，130 N)分別在304不銹鋼表面獲得強(qiáng)塑形變形層，利用光學(xué)顯微鏡、掃描電子顯微鏡、XRD等研究了由表層到基體的顯微特征、殘余應(yīng)力、硬度分布及相組成等.利用有限元方法探討彈性模量及泊松比同時(shí)由表層到基體梯度增加時(shí)，彎曲試件內(nèi)的正應(yīng)力分布.結(jié)果表明:隨靜態(tài)載荷增大，304不銹鋼表面強(qiáng)塑性變形層深度增加，表面硬度略有增大，表面殘余壓應(yīng)力增大,y相向α相的轉(zhuǎn)變效應(yīng)增強(qiáng);隨靜荷載增大，試樣表面粗糙度由于靜荷載較大反而有所增加;表面納米化處理后，彎曲試樣截面最大正應(yīng)力降低，回轉(zhuǎn)彎曲疲勞條件下能有效提高材料壽命.

關(guān)鍵詞:304不銹鋼;豪克能表面納米化;X射線衍射;表征
